多工位凸輪分割器的分度驅動選擇方案
發布時間：2017-12-21 15:28:37 點擊次數：1893

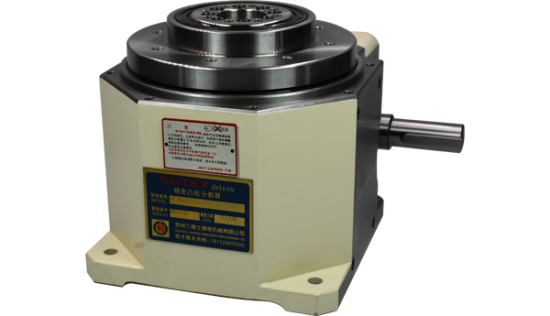

多工位凸輪分割器的旋轉分度原理的使用在自動組裝機械行業非常廣泛，如何能夠選擇合適的凸輪傳動機構，對于發揮分割器本身最大化的機械性能，優化成本，利用凸輪分割器的穩定性及超長使用壽命等特點創造更大的價值。本文將會探索兩種可用于旋轉式索引中的常用分割器設備，并提供正確選擇的建議。其一就是凸輪分割器的分度驅動，另外一個就是市場上需求比較大的伺服旋轉平臺。
凸輪分割器在自動化機械中是一種普遍存在的機構，從美國人發明至今，已被用于旋轉機械傳動數十年。它們非常適合自動化機械中的應用程序，這些應用程序總是以相同的分割角度進行索引，并以非常合理的成本和高精度定位來完成加工的需求。多工位凸輪分割器的內部主要是依靠凸輪提供運動控制來定位負載。從數學運動曲線原理的角度，通過凸輪的旋轉運動，提供極其平滑和可重復的分割器運動。
凸輪割器有兩種主要的操作模式。一種模式被稱為“按需循環”。它的意思就是，凸輪的輸入軸一次循環一圈，多工位凸輪分割器的輸出軸在分割的作用下輸出一個位置。整個機械運作通常是通過使用凸輪軸傳感器來檢測凸輪軸位置和VFD來停止及起動電動機來實現。凸輪軸停留時間提供了一個寬大的范圍，凸輪軸停止，而不影響輸出的位置。
