凸輪分割器原點在哪里
發布時間：2018-07-26 13:00:52 點擊次數：3305

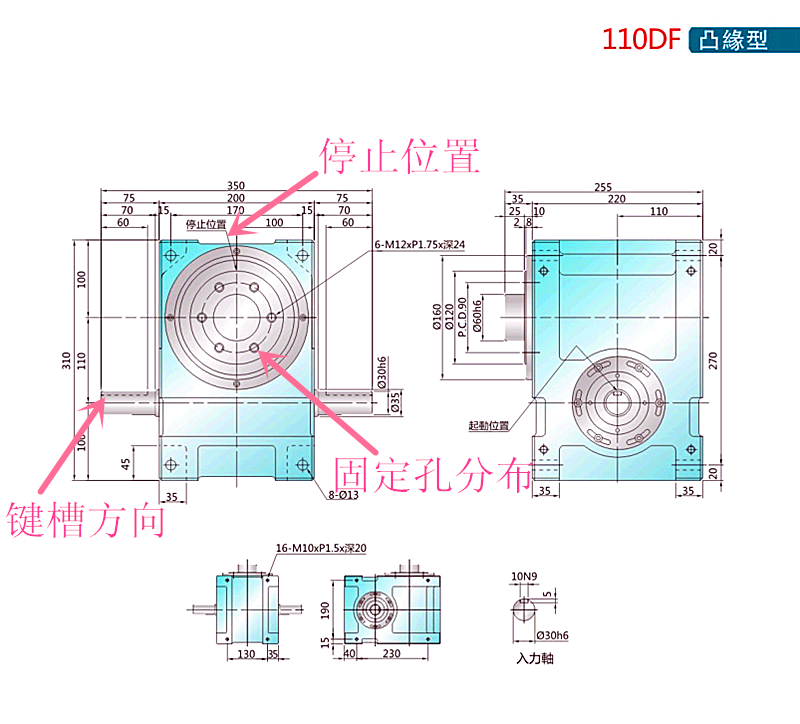

凸輪分割器的原點在哪？凸輪分割器的凸輪曲線有運動曲線和靜止曲線，它們的總合是360度，比如一個分割器運動 也就是驅動角是270度，那么靜止角就是90，這個靜止角的位置就是凸輪分割器的原點，那么這個原點怎么找呢，在設備設 計時，凸輪分割器廠家提供的3D和2D模型一般都是在原點位置的，查看一臺分割器的原點位置一看入力軸的鍵槽，把分割器入力軸的鍵槽和桌面平行，鍵槽的方向對著輸出法蘭的方向，這個時候再看轉盤固定孔的分部都是平行的，這個位置轉動力軸，出力軸是不旋轉的.這個位置就是分割器的原點.
安裝信號感應，安裝轉盤都要在原點位置安裝，否則會出現電機帶動旋轉的時候和對應的工作位置偏移的情況，特別 是在設計時候，開轉盤的固定孔必須要按照分割器的停止位置孔的分部來開，然后再均勻的分部好工位.
